Thiết kế chống sét như thế nào để đảm bảo hiệu quả tối ưu

Trạm biến áp là trái tim của hệ thống phân phối điện, đảm bảo cung cấp điện năng ổn định cho các khu vực dân cư và công nghiệp. Tuy nhiên, do thường được đặt ngoài trời và có cấu trúc cao, trạm biến áp dễ trở thành mục tiêu của sét đánh, gây ra hư hỏng thiết bị, gián đoạn nguồn điện, và thậm chí nguy hiểm đến an toàn con người. Việc thiết kế hệ thống chống sét hiệu quả là yếu tố then chốt để bảo vệ tài sản và đảm bảo vận hành liên tục. Bài viết này sẽ phân tích các nguyên tắc thiết kế, thành phần chính, tiêu chuẩn kỹ thuật, và giải pháp hiện đại cho hệ thống chống sét tại trạm biến áp nhằm thiết kế chống sét hiệu quả và tối ưu, với sự hỗ trợ từ Công ty TNHH XUẤT NHẬP KHẨU GOLDEN STAR Việt Nam – đơn vị hàng đầu trong lĩnh vực này.

Tổng quan về sét và tác động đến trạm biến áp

Sét là hiện tượng phóng điện tự nhiên giữa các đám mây hoặc giữa mây và mặt đất, với dòng điện có thể đạt hàng nghìn ampe và nhiệt độ lên đến 30.000°C. Tại Việt Nam, khí hậu nhiệt đới gió mùa khiến sét đánh xảy ra thường xuyên, đặc biệt trong mùa mưa từ tháng 5 đến tháng 10. Theo thống kê, miền Bắc ghi nhận 70–110 ngày có sét mỗi năm, trong khi miền Nam, như TP. Hồ Chí Minh, có đến 138 ngày.

Đối với trạm biến áp, sét đánh gây ra nhiều rủi ro nghiêm trọng:

• Hư hỏng thiết bị như máy biến áp, tụ bù, và hệ thống điều khiển do điện áp quá cao.

• Gián đoạn nguồn điện, ảnh hưởng đến sinh hoạt và sản xuất.

• Nguy cơ cháy nổ ở các khu vực chứa vật liệu dễ cháy.

Ví dụ, từ năm 1987–1992, 72.7% sự cố mất điện trên tuyến 220kV Phả Lại–Hà Đông là do sét đánh, nhấn mạnh tầm quan trọng của việc thiết kế hệ thống chống sét hiệu quả.

Nguy cơ cụ thể từ sét đánh đối với trạm biến áp

Sét đánh có thể gây ra các tác động sau:

• Sét đánh trực tiếp: Gây hư hỏng nghiêm trọng hoặc phá hủy hoàn toàn thiết bị và cấu trúc.

• Xung điện lan truyền: Sét đánh gần trạm tạo ra xung điện truyền qua đường dây, làm hỏng các thiết bị nhạy cảm như hệ thống điều khiển.

• Tăng áp động: Gây hư hỏng cách điện hoặc ngắn mạch trong hệ thống.

Những nguy cơ này không chỉ gây thiệt hại tài sản mà còn dẫn đến mất điện trên diện rộng, ảnh hưởng đến đời sống và hoạt động kinh doanh.

Nguyên tắc thiết kế hệ thống chống sét

Hệ thống chống sét cho trạm biến áp được thiết kế để bảo vệ thiết bị và đảm bảo an toàn, bao gồm các thành phần chính:

Kim thu sét

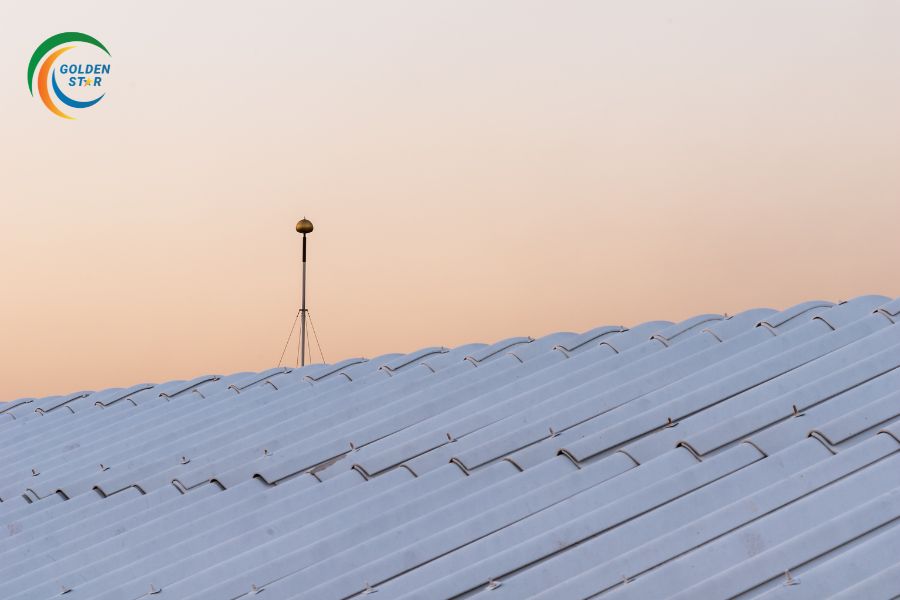

Kim thu sét là các thanh kim loại nhọn, thường làm từ đồng hoặc thép mạ kẽm, được lắp đặt tại các điểm cao nhất của trạm. Chúng thu hút tia sét và dẫn dòng điện xuống đất an toàn. Chiều cao kim thu sét được tính toán dựa trên phạm vi bảo vệ, ví dụ: 15.5m hoặc 17m, tùy cấu hình.

Dây dẫn sét

Dây dẫn sét truyền dòng điện từ kim thu sét xuống hệ thống tiếp đất. Chúng phải có khả năng chịu dòng điện lớn và được lắp đặt không có gấp khúc để tránh phóng điện.

Hệ thống tiếp đất

Hệ thống tiếp đất, bao gồm cọc tiếp địa, dây tiếp đất, và các thiết bị kết nối, đảm bảo tán điện sét vào đất an toàn. Yêu cầu kháng tiếp đất thường ≤0.5Ω cho trạm 110kV. Trong các khu vực đất điện trở cao, hóa chất giảm điện trở được sử dụng để cải thiện hiệu quả.

Thiết bị cắt sét

Thiết bị cắt sét (surge arresters) bảo vệ các thiết bị nhạy cảm bằng cách ngăn chặn năng lượng thừa từ sét. Chúng được lắp trên các cuộn dây biến áp (6-10kV, 35kV) với khoảng cách nối đất dưới 5m.

Hệ thống giám sát

Các cảm biến và phần mềm giám sát liên tục giúp phát hiện sớm các vấn đề, tối ưu hóa vận hành và bảo trì.

Tiêu chuẩn kỹ thuật tại Việt Nam

Tiêu chuẩn TCVN 9385:2012 quy định các yêu cầu về thiết kế, lắp đặt, và bảo trì hệ thống chống sét. Đối với trạm biến áp, các tiêu chuẩn cụ thể bao gồm:

• Kháng tiếp đất ≤0.5Ω cho trạm 110kV.

• Phạm vi bảo vệ của kim thu sét được tính bằng công thức rx = 0.75h(1 – h/hx).

• Hệ thống tiếp đất phải sử dụng số lượng cọc tiếp địa phù hợp, ví dụ: 108 cọc cho Rnt = 0.93Ω.

• Kiểm tra định kỳ ít nhất 1 lần/năm, bao gồm đo kháng tiếp đất và kiểm tra tình trạng kim thu sét, dây dẫn.

Nghiên cứu điển hình

Trong một dự án thiết kế chống sét cho trạm biến áp 110kV (kích thước 50m x 35m), ba phương án được đề xuất:

• Phương án 1: 6 kim thu sét, 4 cột cao 15.5m trên cột dây, 2 cột cao 10m trên nhà điều khiển, tổng chiều cao 28m.

• Phương án 2: 6 kim thu sét, 4 cột cao 17m, 2 cột cao 15m, tổng chiều cao 44m.

• Phương án 3: 2 dây thu sét, 4 cột cao 18m, 2 cột cao 12m, tổng chiều cao 42m.

Phương án 1 được chọn do chi phí hợp lý và phạm vi bảo vệ hiệu quả. Hệ thống tiếp đất sử dụng vòng dây chu vi 162m, độ sâu 0.8m, và 108 cọc tiếp địa (dài 3m, đường kính 0.05m), đạt kháng tiếp đất 0.93Ω.

Bảng: So sánh các phương án thiết kế chống sét

Công nghệ chống sét tiên tiến

Thiết bị cắt sét hiện đại

Thiết bị cắt sét (surge arresters) là một trong những giải pháp tiên tiến nhất để bảo vệ trạm biến áp khỏi các xung điện áp cao do sét đánh. Sử dụng công nghệ oxit kim loại (MOV), các thiết bị này có khả năng phản ứng nhanh, ngăn chặn dòng điện sét lan truyền vào hệ thống điện. Chúng được thiết kế để chịu được nhiều lần sét đánh mà không bị hư hỏng, đảm bảo độ bền và hiệu quả lâu dài.

Kim thu sét tia tiên đạo sớm (ESE)

Kim thu sét với công nghệ tia tiên đạo sớm (ESE) là bước tiến vượt bậc so với các kim thu sét truyền thống. Công nghệ này cho phép kim thu sét phát ra tia tiên đạo sớm hơn, thu hút sét từ khoảng cách xa hơn và mở rộng phạm vi bảo vệ. Điều này đặc biệt hữu ích cho các trạm biến áp có diện tích lớn hoặc nằm ở khu vực có mật độ sét cao, như các tỉnh miền Bắc Việt Nam với 70–110 ngày sét mỗi năm.

Hệ thống giám sát thông minh

Hệ thống giám sát thông minh sử dụng cảm biến và phần mềm để theo dõi liên tục tình trạng của hệ thống chống sét. Các cảm biến này có thể phát hiện các vấn đề như tăng kháng tiếp địa hoặc hư hỏng dây dẫn, từ đó cung cấp dữ liệu để bảo trì kịp thời. Một số hệ thống tiên tiến còn tích hợp với các nền tảng quản lý từ xa, cho phép kỹ sư giám sát và điều chỉnh hệ thống mà không cần đến hiện trường.

Tầm quan trọng của bảo trì định kỳ

Để đảm bảo hệ thống chống sét hoạt động hiệu quả, việc bảo trì định kỳ là không thể thiếu. Các yếu tố môi trường như mưa, độ ẩm cao, hoặc đất có tính chất ăn mòn có thể làm giảm hiệu suất của các thành phần như cọc tiếp địa hoặc dây dẫn sét.

Các hoạt động bảo trì bao gồm:

• Kiểm tra kim thu sét để phát hiện rỉ sét hoặc hư hỏng.

• Đo kháng tiếp địa để đảm bảo giá trị dưới 0.5Ω, sử dụng hóa chất giảm điện trở nếu cần.

• Kiểm tra thiết bị cắt sét sau các cơn bão để đảm bảo chúng vẫn hoạt động hiệu quả.

Theo tiêu chuẩn TCVN 9385:2012, các trạm biến áp cần được kiểm tra ít nhất một lần mỗi năm, hoặc ngay sau khi có sét đánh gần khu vực.

Bảng: Lịch trình bảo trì hệ thống chống sét

Quy trình thi công chống sét

Việc thi công chống sét là bước quan trọng để biến thiết kế trên giấy thành hiện thực, đảm bảo hệ thống hoạt động hiệu quả và bền vững. Quy trình thi công chống sét cho trạm biến áp bao gồm các bước sau:

Chuẩn bị và khảo sát

Trước khi thi công, đội ngũ kỹ thuật cần thực hiện khảo sát chi tiết tại hiện trường để xác định các yếu tố như loại đất, độ ẩm, và cấu trúc công trình. Điều này giúp đảm bảo rằng các thiết bị như kim thu sét và cọc tiếp địa được lắp đặt đúng vị trí và phù hợp với điều kiện thực tế.

Lắp đặt kim thu sét

Kim thu sét được lắp đặt tại các điểm cao nhất của trạm biến áp, như trên cột dây hoặc nhà điều khiển. Việc lắp đặt phải tuân thủ các tiêu chuẩn kỹ thuật, đảm bảo kim thu sét có thể thu hút tia sét hiệu quả và dẫn dòng điện xuống đất an toàn.

Thi công hệ thống dây dẫn sét

Dây dẫn sét được kết nối từ kim thu sét đến hệ thống tiếp địa. Chúng phải được làm từ vật liệu có độ dẫn điện cao, như đồng hoặc thép mạ kẽm, và được lắp đặt không có gấp khúc để tránh phóng điện. Các mối nối cần được kiểm tra kỹ lưỡng để đảm bảo độ bền và an toàn.

Xây dựng hệ thống tiếp địa

Hệ thống tiếp địa bao gồm cọc tiếp địa và dây tiếp địa, được chôn sâu vào đất để phân tán dòng điện sét. Trong các khu vực có đất điện trở cao, hóa chất giảm điện trở được sử dụng để cải thiện hiệu quả tiếp địa, đảm bảo kháng tiếp địa đạt mức yêu cầu (≤0.5Ω cho trạm biến áp 110kV).

Lắp đặt thiết bị cắt sét

Thiết bị cắt sét được lắp trên các cuộn dây biến áp để bảo vệ các thiết bị nhạy cảm khỏi xung điện áp do sét đánh. Việc lắp đặt cần đảm bảo khoảng cách nối đất dưới 5m để tối ưu hóa hiệu quả bảo vệ.

Kiểm tra và nghiệm thu

Sau khi hoàn tất thi công, hệ thống cần được kiểm tra toàn diện, bao gồm đo kháng tiếp địa, kiểm tra tình trạng kim thu sét, dây dẫn, và thiết bị cắt sét. Kết quả kiểm tra phải đáp ứng các tiêu chuẩn như TCVN 9385:2012 trước khi đưa vào vận hành.

Giải pháp từ Công ty TNHH XUẤT NHẬP KHẨU GOLDEN STAR Việt Nam

Công ty TNHH XUẤT NHẬP KHẨU GOLDEN STAR Việt Nam tự hào là đơn vị tiên phong trong lĩnh vực thiết kế và thi công chống sét cho trạm biến áp. Chúng tôi cung cấp:

• Thiết kế chuyên nghiệp: Các giải pháp được tùy chỉnh theo đặc điểm của từng trạm biến áp, tuân thủ tiêu chuẩn TCVN 9385:2012.

• Vật tư chất lượng cao: Cung cấp kim thu sét ESE, cọc tiếp địa, dây dẫn sét, và thiết bị cắt sét từ các thương hiệu uy tín.

• Dịch vụ bảo trì: Kiểm tra định kỳ và hỗ trợ kỹ thuật 24/7 để đảm bảo hệ thống hoạt động tối ưu.

Liên hệ với chúng tôi qua AMB Việt Nam để nhận tư vấn miễn phí và triển khai giải pháp chống sét phù hợp.

Kết luận

Các công nghệ chống sét hiện đại như thiết bị cắt sét MOV, kim thu sét ESE, và hệ thống giám sát thông minh đã nâng cao đáng kể khả năng bảo vệ trạm biến áp khỏi các nguy cơ từ sét đánh. Kết hợp với bảo trì định kỳ và các giải pháp chuyên nghiệp từ Công ty TNHH XUẤT NHẬP KHẨU GOLDEN STAR Việt Nam, các trạm biến áp có thể hoạt động an toàn và ổn định ngay cả trong điều kiện thời tiết khắc nghiệt. Hãy liên hệ ngay hôm nay để bảo vệ cơ sở hạ tầng điện của bạn!
