Sơ đồ chống sét chuẩn nguyên tắc thiết kế và ứng dụng thực tế

Sơ đồ chống sét là nền tảng kỹ thuật quan trọng giúp đảm bảo an toàn cho các công trình dân dụng, công nghiệp, đặc biệt là những nơi có nguy cơ bị sét đánh cao như trạm biến áp, nhà máy, tòa nhà cao tầng. Một sơ đồ chống sét chuẩn không chỉ giúp bảo vệ cấu trúc khỏi tác động trực tiếp của sét mà còn giảm thiểu nguy cơ cháy nổ, hư hỏng thiết bị điện và đảm bảo an toàn cho con người. Việc thiết kế, thi công chống sét đúng nguyên tắc là yêu cầu bắt buộc đối với mọi dự án xây dựng hiện đại.

Thành phần cơ bản của một sơ đồ chống sét

Một hệ thống chống sét hoàn chỉnh bao gồm ba thành phần chính: kim thu sét, dây dẫn sét và hệ thống tiếp địa. Mỗi thành phần đóng vai trò riêng biệt nhưng liên kết chặt chẽ với nhau để tạo nên một “đường dẫn an toàn” cho dòng điện sét từ không khí xuống lòng đất.

• Kim thu sét: Được lắp đặt tại vị trí cao nhất của công trình, có nhiệm vụ thu hút tia sét và dẫn dòng điện xuống đất. Kim thu sét có thể là loại cổ điển hoặc loại phóng điện sớm, tùy vào yêu cầu bảo vệ và quy mô công trình.

• Dây dẫn sét: Kết nối kim thu sét với hệ thống tiếp địa, đảm bảo dẫn dòng điện sét một cách nhanh chóng, an toàn, hạn chế phát sinh tia lửa điện nguy hiểm. Dây dẫn thường làm bằng đồng hoặc nhôm, tiết diện đủ lớn để chịu được dòng điện cực mạnh khi sét đánh.

• Hệ thống tiếp địa (cọc tiếp địa): Là nơi trung hòa dòng điện sét, phân tán điện tích xuống đất, giảm thiểu nguy cơ lan truyền dòng điện lên các thiết bị điện tử hoặc gây nguy hiểm cho con người. Cọc tiếp địa thường được làm từ thép mạ đồng, thép mạ kẽm hoặc thép không gỉ, chôn sâu vào lòng đất để đảm bảo tiếp xúc tốt với môi trường xung quanh.

Nguyên tắc thiết kế sơ đồ chống sét chuẩn

Đánh giá rủi ro và khảo sát địa điểm

Trước khi lập sơ đồ chống sét, cần tiến hành khảo sát thực tế vị trí xây dựng, xác định mật độ sét, đặc điểm địa hình, địa chất và các yếu tố môi trường liên quan. Đối với các công trình đặc biệt như chống sét cho trạm biến áp, việc đánh giá rủi ro càng trở nên quan trọng vì yêu cầu bảo vệ ở mức cao nhất, đồng thời phải tuân thủ các tiêu chuẩn kỹ thuật ngành điện lực.

Lựa chọn thiết bị và vật liệu phù hợp

Mỗi thành phần trong sơ đồ chống sét cần được lựa chọn kỹ lưỡng dựa trên tiêu chuẩn quốc tế (IEC, NFC) và điều kiện thực tế của công trình. Kim thu sét phải đảm bảo chiều cao, bán kính bảo vệ và độ bền cơ học. Dây dẫn sét cần tiết diện đủ lớn, đi theo đường ngắn nhất từ kim thu sét xuống cọc tiếp địa. Cọc tiếp địa phải được bố trí hợp lý, đảm bảo điện trở tiếp đất nhỏ hơn 10 Ohm (theo tiêu chuẩn Việt Nam), riêng với các hệ thống điện và chống sét lan truyền có thể yêu cầu nhỏ hơn 4 Ohm hoặc thấp hơn đối với thiết bị đặc biệt.

Thiết kế hệ thống tiếp địa tối ưu

Hệ thống tiếp địa là “điểm đến cuối cùng” của dòng điện sét. Sơ đồ chống sét cần thể hiện rõ vị trí, số lượng, chiều sâu và cách liên kết các cọc tiếp địa. Trong điều kiện đất có điện trở suất cao, nên sử dụng hóa chất giảm điện trở để cải thiện khả năng dẫn điện và kéo dài tuổi thọ hệ thống tiếp địa. Việc đo kiểm điện trở đất phải được thực hiện nghiêm ngặt trước khi hoàn thiện lắp đặt.

Đảm bảo liên kết đẳng thế và an toàn tổng thể

Tất cả các thành phần kim loại lớn trong công trình (khung thép, mái tôn, hệ thống ống dẫn…) cần được liên kết đẳng thế với hệ thống tiếp địa để tránh hiện tượng phóng điện bề mặt hoặc chênh lệch điện thế khi sét đánh. Sơ đồ chống sét phải thể hiện rõ các điểm liên kết này, giúp đơn vị thi công chống sét triển khai đúng kỹ thuật và đảm bảo an toàn tuyệt đối.

Ứng dụng thực tế của sơ đồ chống sét trong các loại công trình

Chống sét cho trạm biến áp

Đối với trạm biến áp, sơ đồ chống sét cần kết hợp cả hệ thống kim thu sét, hệ thống tiếp địa và các thiết bị bảo vệ chuyên dụng như chống sét van. Kim thu sét được đặt trên các kết cấu cao, nối đất bằng nhiều cọc tiếp địa bổ sung để đảm bảo điện trở nối đất không vượt quá 4 Ohm. Ngoài ra, cần bố trí khoảng cách an toàn giữa hệ thống thu sét và các thiết bị nhạy cảm như cuộn dây MBA để tránh hiện tượng phóng điện không mong muốn.

Ứng dụng trong nhà ở, nhà xưởng, tòa nhà cao tầng

Sơ đồ chống sét cho các công trình dân dụng và công nghiệp thường đơn giản hơn nhưng vẫn phải đảm bảo các nguyên tắc cơ bản: kim thu sét đặt ở điểm cao nhất, dây dẫn sét đi theo đường ngắn nhất, hệ thống tiếp địa bố trí quanh chân công trình hoặc ở vị trí thuận lợi nhất để đảm bảo điện trở đạt yêu cầu. Đối với nhà phố có diện tích nhỏ, có thể sử dụng phương pháp khoan giếng thả cọc tiếp địa hoặc máy nén đóng sâu để tiết kiệm không gian.

Ứng dụng hóa chất giảm điện trở trong hệ thống tiếp địa

Trong điều kiện đất khô cằn, sỏi đá hoặc đất có điện trở suất cao, việc sử dụng hóa chất giảm điện trở là giải pháp hiệu quả giúp hạ thấp điện trở đất xuống mức tiêu chuẩn, đồng thời tăng độ ổn định và tuổi thọ cho hệ thống tiếp địa. Hóa chất giảm điện trở hiện đại như GEM có khả năng giảm điện trở suất lên đến 90%, không gây ô nhiễm môi trường và không cần bảo trì định kỳ.

Quy trình thi công chống sét theo sơ đồ chuẩn

Quy trình thi công chống sét cần tuân thủ nghiêm ngặt các bước sau để đảm bảo hiệu quả bảo vệ và tuổi thọ hệ thống:

• Khảo sát hiện trạng công trình và lập sơ đồ chống sét chi tiết: Ghi chú vị trí kim thu sét, dây dẫn, cọc tiếp địa, các điểm liên kết đẳng thế.

• Thi công bãi tiếp địa: Đóng cọc tiếp địa theo sơ đồ, đo điện trở đất, bổ sung hóa chất giảm điện trở nếu cần thiết.

• Lắp đặt kim thu sét và dây dẫn sét: Đảm bảo kim thu sét là điểm cao nhất, dây dẫn đi theo đường ngắn nhất, liên kết chắc chắn với cọc tiếp địa.

• Kiểm tra, đo kiểm và hoàn thiện: Đo lại điện trở hệ thống, kiểm tra các mối nối, liên kết đẳng thế, hoàn thiện hồ sơ nghiệm thu và bàn giao.

So sánh các loại sơ đồ chống sét truyền thống và hiện đại

Trong thực tế, hai nhóm hệ thống chống sét phổ biến nhất là hệ thống chống sét cổ điển và hệ thống chống sét hiện đại. Việc lựa chọn sơ đồ chống sét phù hợp không chỉ dựa trên quy mô công trình mà còn phụ thuộc vào đặc điểm khí hậu, địa hình và yêu cầu bảo vệ cụ thể của từng dự án.

Hệ thống chống sét cổ điển

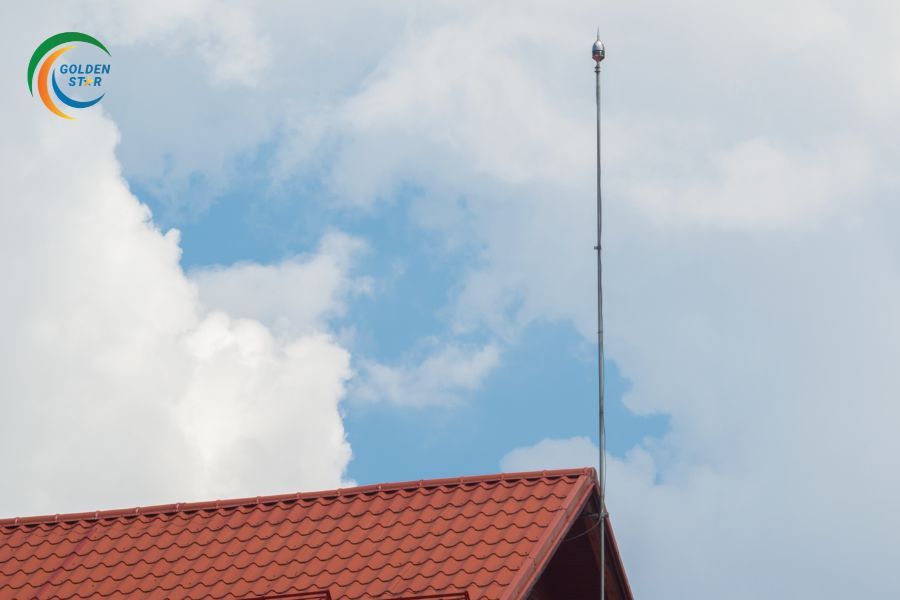

Hệ thống chống sét cổ điển sử dụng kim Franklin – một thanh kim loại nhọn đặt ở vị trí cao nhất của công trình để thu hút dòng điện sét. Khi sét đánh, dòng điện sẽ được dẫn qua dây dẫn xuống hệ thống cọc tiếp địa, nơi năng lượng sét được phân tán an toàn xuống đất. Phạm vi bảo vệ của hệ thống này phụ thuộc vào chiều cao của kim thu sét và cách bố trí các dây dẫn, cọc tiếp địa. Ưu điểm của hệ thống cổ điển là giá thành thấp, dễ thi công, phù hợp với các công trình nhỏ và vừa. Tuy nhiên, phạm vi bảo vệ hạn chế, hệ thống dây dẫn phức tạp và có thể ảnh hưởng đến thẩm mỹ công trình.

Hệ thống chống sét hiện đại

Hệ thống chống sét hiện đại sử dụng kim thu sét phát tia tiên đạo sớm (ESE), cho phép mở rộng bán kính bảo vệ nhờ khả năng chủ động phát ra tia tiên đạo đón dòng sét trước khi nó hình thành hoàn chỉnh. Kim thu sét hiện đại thường tích hợp công nghệ điện từ, giúp tăng hiệu quả thu sét và giảm số lượng kim cần lắp đặt trên công trình. Hệ thống dây dẫn gọn gàng hơn, tính thẩm mỹ cao và tuổi thọ dài nếu thi công đúng tiêu chuẩn. Tuy nhiên, chi phí đầu tư ban đầu cao hơn và cần đội ngũ kỹ thuật chuyên sâu để lắp đặt và kiểm tra định kỳ.

Quy trình kiểm tra và bảo trì hệ thống chống sét

Sau khi thi công chống sét hoàn thiện, việc kiểm tra và bảo trì định kỳ là yếu tố sống còn để đảm bảo hệ thống luôn hoạt động hiệu quả, đặc biệt trong điều kiện khí hậu nhiệt đới như Việt Nam.

Kiểm tra định kỳ các thành phần chính

• Cọc tiếp địa: Đo điện trở đất định kỳ để đảm bảo giá trị luôn đạt chuẩn (thường nhỏ hơn 10 Ohm, một số trường hợp đặc biệt yêu cầu nhỏ hơn 4 Ohm). Nếu điện trở tăng cao, cần bổ sung thêm cọc tiếp địa hoặc hóa chất giảm điện trở để cải thiện hiệu quả phân tán dòng sét.

• Dây dẫn sét: Kiểm tra các mối nối, điểm hàn hóa nhiệt, đảm bảo không bị ăn mòn, lỏng lẻo hoặc đứt gãy. Các mối nối phải được bảo vệ kỹ càng, tránh tiếp xúc trực tiếp với môi trường ẩm ướt để duy trì độ bền lâu dài.

• Kim thu sét: Đảm bảo kim không bị cong vênh, gãy hoặc bị che khuất bởi các vật thể khác. Kiểm tra định kỳ vị trí lắp đặt để duy trì hiệu quả thu sét tối ưu.

Đo kiểm và điều chỉnh điện trở tiếp địa

Việc đo điện trở tiếp địa phải tiến hành bằng thiết bị chuyên dụng, ghi nhận kết quả và so sánh với tiêu chuẩn kỹ thuật. Nếu điện trở vượt ngưỡng cho phép, các bước xử lý gồm:

• Tăng số lượng cọc tiếp địa

• Bổ sung hóa chất giảm điện trở (GEM)

• Điều chỉnh sơ đồ đi dây hoặc thay đổi vị trí cọc để tối ưu hóa khả năng dẫn điện

Nghiệm thu và bàn giao hệ thống

Sau khi hoàn thiện kiểm tra, đo đạc và điều chỉnh, hệ thống chống sét cần được nghiệm thu, lập hồ sơ bàn giao đầy đủ cho chủ đầu tư. Hồ sơ này bao gồm sơ đồ chống sét thực tế, kết quả đo điện trở, biên bản kiểm tra các thành phần và hướng dẫn bảo trì định kỳ.

Giải đáp các thắc mắc thực tế về sơ đồ chống sét

Khi nào cần sử dụng hóa chất giảm điện trở?

Hóa chất giảm điện trở nên được sử dụng khi đất tại vị trí lắp đặt có điện trở suất cao (đất sỏi đá, đất khô cằn) hoặc khi các biện pháp tăng số lượng cọc tiếp địa vẫn không đạt được điện trở yêu cầu. Việc bổ sung hóa chất này giúp ổn định giá trị điện trở lâu dài và tăng hiệu quả bảo vệ của hệ thống tiếp địa.

Làm thế nào để lựa chọn sơ đồ chống sét phù hợp?

Việc lựa chọn sơ đồ chống sét phụ thuộc vào nhiều yếu tố: quy mô công trình, vị trí địa lý, mật độ sét, yêu cầu bảo vệ và ngân sách đầu tư. Đối với các công trình lớn, có giá trị cao hoặc nằm ở khu vực thường xuyên có dông sét, nên ưu tiên hệ thống chống sét hiện đại với kim thu sét phát tia tiên đạo. Các công trình nhỏ, ngân sách hạn chế có thể sử dụng hệ thống cổ điển với kim Franklin, nhưng vẫn phải đảm bảo thi công đúng tiêu chuẩn và kiểm tra định kỳ.

Tiêu chuẩn nào cần tuân thủ khi thiết kế và thi công chống sét?

Tại Việt Nam, tiêu chuẩn TCVN 9385:2012 là căn cứ quan trọng nhất, ngoài ra còn có các tiêu chuẩn quốc tế như IEC 62305. Các tiêu chuẩn này quy định rõ về thiết kế, kiểm tra, bảo trì hệ thống chống sét cho công trình xây dựng, đảm bảo các thành phần như kim thu sét, dây dẫn, cọc tiếp địa đều phải kết nối hoàn chỉnh, không để bất kỳ bộ phận nào tách rời khỏi hệ thống bảo vệ tổng thể.

Cập nhật xu hướng mới trong thiết kế sơ đồ chống sét

Hiện nay, các giải pháp chống sét thông minh đang được nghiên cứu và ứng dụng, kết hợp giữa công nghệ cảm biến, hệ thống cảnh báo sớm và tự động kiểm tra tình trạng hệ thống. Điều này giúp giảm thiểu tối đa rủi ro, nâng cao hiệu quả bảo vệ và tối ưu chi phí bảo trì cho chủ đầu tư.

Sơ đồ chống sét là nền tảng quan trọng bảo vệ công trình khỏi tác động của sét, đòi hỏi sự phối hợp chặt chẽ giữa thiết kế kỹ thuật, lựa chọn vật liệu, thi công đúng quy trình và bảo trì định kỳ. Dù sử dụng hệ thống chống sét cổ điển hay hiện đại, việc tuân thủ tiêu chuẩn và kiểm tra thường xuyên là yếu tố quyết định hiệu quả bảo vệ lâu dài cho mọi dự án. Công ty TNHH XUẤT NHẬP KHẨU GOLDEN STAR Việt Nam cam kết mang đến giải pháp sơ đồ chống sét tối ưu, an toàn và bền vững cho từng công trình.
