Nguyên lý hoạt động kim thu sét bạn cần hiểu rõ trước khi lắp đặt

Trong bối cảnh khí hậu ngày càng cực đoan và các công trình xây dựng ngày càng cao tầng, nguy cơ sét đánh gây thiệt hại về người và tài sản trở thành mối lo lớn đối với mọi chủ đầu tư. Để bảo vệ tối ưu cho nhà xưởng, tòa nhà, trạm biến áp hay các công trình hạ tầng kỹ thuật, việc hiểu rõ nguyên lý hoạt động kim thu sét là điều kiện tiên quyết trước khi lựa chọn, lắp đặt và vận hành hệ thống chống sét hiện đại.

Tổng quan về kim thu sét và vai trò trong hệ thống chống sét

Kim thu sét là thiết bị chủ lực trong hệ thống chống sét, có nhiệm vụ thu hút tia sét và dẫn truyền dòng điện xuống đất an toàn. Được lắp đặt tại vị trí cao nhất của công trình, kim thu sét tạo ra một điểm thu hút điện trường mạnh, giúp kiểm soát hướng đi của tia sét, giảm nguy cơ sét đánh trực tiếp vào các khu vực dễ tổn thương của công trình.

Hệ thống chống sét hoàn chỉnh bao gồm: kim thu sét, dây dẫn sét, cọc tiếp địa và các vật tư phụ trợ như hộp kiểm tra điện trở, hóa chất giảm điện trở. Mỗi thành phần đều có vai trò riêng, nhưng kim thu sét chính là điểm khởi đầu của quá trình bảo vệ công trình khỏi sét đánh.

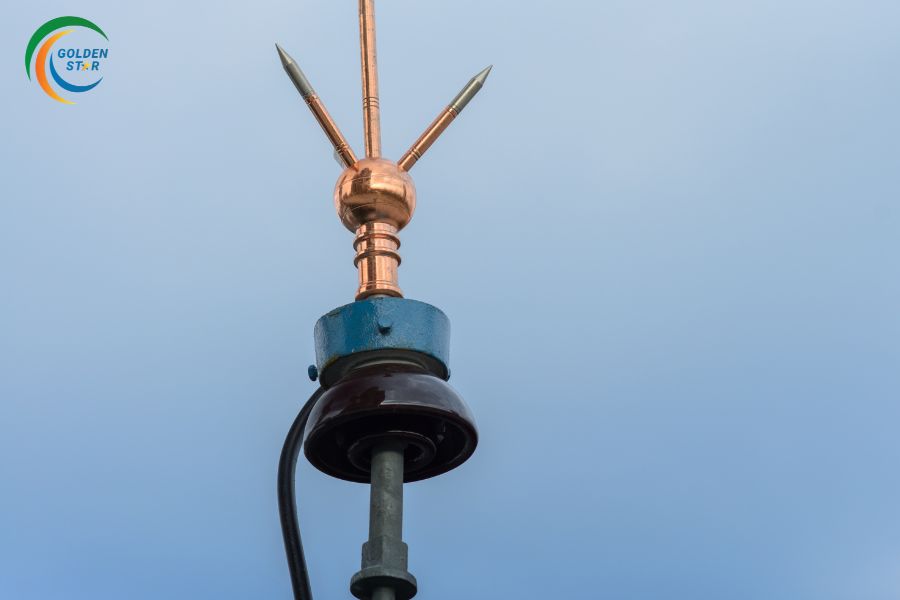

Cấu tạo cơ bản của kim thu sét

Một kim thu sét tiêu chuẩn gồm ba phần chính:

• Đầu kim: Là bộ phận thu hút và tiếp nhận tia sét, thường được làm từ đồng, thép không gỉ hoặc hợp kim dẫn điện tốt, có hình dạng nhọn để tối ưu hóa khả năng thu sét.

• Thân kim: Dẫn truyền dòng điện từ đầu kim xuống dây dẫn sét.

• Đế gắn: Giúp cố định kim thu sét vào mái nhà, cột hoặc kết cấu công trình, đảm bảo vững chắc trong mọi điều kiện thời tiết.

Ngoài ra, các loại kim thu sét hiện đại còn tích hợp bộ phát xung điện áp cao, bộ phận phát ion hoặc các công nghệ tiên tiến để nâng cao hiệu quả thu sét và mở rộng vùng bảo vệ.

Nguyên lý hoạt động kim thu sét: Cơ chế thu và dẫn truyền sét

Sự hình thành tia sét và vai trò của kim thu sét

Khi trời giông bão, các đám mây tích điện âm di chuyển phía trên mặt đất tích điện dương, tạo ra sự chênh lệch điện thế rất lớn. Khi hiệu điện thế này vượt ngưỡng, tia sét sẽ hình thành và tìm đường phóng xuống mặt đất. Những điểm nhô cao, vật liệu dẫn điện tốt như kim thu sét sẽ trở thành nơi tập trung điện trường mạnh nhất, thu hút tia sét đánh vào.

Các giai đoạn hoạt động của kim thu sét

Giai đoạn 1: Thu nhận tia sét
Kim thu sét, nhờ vị trí lắp đặt cao và cấu tạo nhọn, sẽ tạo ra vùng điện trường mạnh, hấp dẫn tia sét di chuyển về phía mình. Ở các dòng kim hiện đại như ESE, bộ phát xung sẽ chủ động phát ra tia tiên đạo sớm, tạo một kênh dẫn ion hóa hướng lên đám mây, giúp thu hút tia sét từ xa hơn và nhanh hơn so với kim cổ điển.

Giai đoạn 2: Dẫn truyền dòng điện sét
Ngay khi tia sét đánh vào đầu kim, dòng điện cực lớn (có thể lên đến hàng trăm nghìn ampe) sẽ được truyền qua dây dẫn sét – thường là cáp đồng hoặc nhôm tiết diện lớn – nối trực tiếp với hệ thống tiếp địa của công trình.

Giai đoạn 3: Phân tán dòng điện sét xuống đất
Dòng điện sét sau khi được dẫn truyền sẽ đi xuống hệ thống cọc tiếp địa chôn sâu dưới đất. Tại đây, năng lượng sét được phân tán rộng ra môi trường xung quanh, giảm thiểu nguy cơ gây hại cho công trình, thiết bị điện tử và con người.

Vai trò của hệ thống tiếp địa và hóa chất giảm điện trở

Hệ thống tiếp địa là nền móng không thể thiếu của bất kỳ giải pháp thi công chống sét nào. Cọc tiếp địa được làm từ thép mạ đồng hoặc thép không gỉ, chôn sâu vào lòng đất để truyền tải và phân tán dòng điện sét an toàn. Để tăng hiệu quả dẫn điện, đặc biệt ở những vùng đất có điện trở suất cao, kỹ sư sẽ sử dụng thêm hóa chất giảm điện trở quanh khu vực cọc tiếp địa. Hóa chất này giúp giảm điện trở đất, tăng diện tích tiếp xúc và kéo dài tuổi thọ hệ thống tiếp địa, đảm bảo dòng sét được tiêu tán nhanh chóng và an toàn.

Phân loại nguyên lý hoạt động kim thu sét: Cổ điển và hiện đại

Kim thu sét cổ điển (Franklin Rod)

Đây là dạng kim thu sét truyền thống, hoạt động dựa trên nguyên lý mũi nhọn nhô cao. Khi điện trường trong không khí đủ mạnh, kim thu sét sẽ thu hút tia sét đánh vào đầu kim, sau đó dẫn dòng điện xuống đất qua dây dẫn và hệ thống tiếp địa. Vùng bảo vệ của kim cổ điển thường là hình chóp với góc 45 độ từ đỉnh kim xuống mặt đất.

Kim thu sét hiện đại (ESE – Early Streamer Emission)

Kim thu sét ESE tích hợp bộ phát xung điện áp cao hoặc bộ phát ion, cho phép chủ động phát ra tia tiên đạo sớm khi có mây giông. Tia tiên đạo này sẽ đi lên trước, gặp tia sét đi xuống từ đám mây, tạo thành kênh dẫn điện chủ động, giúp tăng bán kính bảo vệ và hiệu quả thu sét so với kim cổ điển. Nhờ đó, kim thu sét ESE được ứng dụng rộng rãi trong các công trình có quy mô lớn, yêu cầu bảo vệ diện rộng như chống sét cho trạm biến áp, nhà máy, sân bay, tòa nhà cao tầng.

Các yếu tố ảnh hưởng đến hiệu quả hoạt động của kim thu sét

Hiệu quả của nguyên lý hoạt động kim thu sét không chỉ phụ thuộc vào bản thân thiết bị mà còn bị chi phối bởi nhiều yếu tố kỹ thuật và môi trường. Chủ đầu tư, kỹ sư và đơn vị thi công chống sét cần chú ý những điểm sau để đảm bảo hệ thống vận hành tối ưu:

Vị trí và độ cao lắp đặt

Kim thu sét phải được lắp tại vị trí cao nhất của công trình, không bị che khuất bởi vật thể xung quanh. Độ cao của kim càng lớn thì vùng bảo vệ càng rộng, nhưng cũng cần tuân thủ tiêu chuẩn thiết kế để tránh hiện tượng “bóng che” hoặc vùng bảo vệ bị chồng lấn không hợp lý.

Chất lượng dây dẫn sét

Dây dẫn phải có tiết diện đủ lớn, làm từ vật liệu dẫn điện tốt như đồng hoặc nhôm, được lắp đặt theo đường thẳng nhất có thể từ kim thu sét xuống hệ thống tiếp địa. Việc hạn chế uốn cong, nối ghép và bảo vệ dây khỏi tác động cơ học, ăn mòn sẽ giúp giảm tổn hao điện áp và tăng độ bền cho toàn hệ thống.

Hệ thống tiếp địa và hóa chất giảm điện trở

Đây là “xương sống” của mọi giải pháp chống sét cho trạm biến áp hay công trình công nghiệp. Nếu điện trở đất quá cao, dòng sét không thể phân tán nhanh sẽ gây nguy cơ phóng ngược, phá hủy thiết bị và mất an toàn cho con người. Việc sử dụng cọc tiếp địa chất lượng, kết hợp hóa chất giảm điện trở đúng kỹ thuật sẽ đảm bảo khả năng tiêu tán dòng sét hiệu quả, giữ cho hệ thống hoạt động ổn định lâu dài.

Môi trường và điều kiện địa chất

Địa chất vùng lắp đặt ảnh hưởng trực tiếp đến điện trở suất đất. Đất sét, đất thịt ẩm thường có điện trở thấp, trong khi đất cát, đá, đất khô cằn lại có điện trở cao. Các vùng này bắt buộc phải bổ sung hóa chất giảm điện trở hoặc tăng số lượng cọc tiếp địa để đạt tiêu chuẩn kỹ thuật.

Bảo trì, kiểm tra định kỳ

Sau khi lắp đặt, hệ thống kim thu sét cần được kiểm tra định kỳ về điện trở đất, tình trạng dây dẫn, mối nối và độ bền cơ học của kim. Việc bảo trì đúng quy trình giúp phát hiện sớm các hư hỏng, đảm bảo hệ thống luôn sẵn sàng bảo vệ công trình khi có giông sét.

Tiêu chuẩn lắp đặt và kiểm định kim thu sét

Để đảm bảo an toàn tuyệt đối, quá trình lắp đặt kim thu sét phải tuân thủ các tiêu chuẩn quốc tế và Việt Nam như IEC 62305, TCVN 9385:2012. Một số nguyên tắc quan trọng bao gồm:

• Kim thu sét phải cao hơn điểm cao nhất của công trình ít nhất 2m.

• Dây dẫn sét nên đi theo đường thẳng đứng, hạn chế uốn cong, tránh tiếp xúc với vật liệu dễ cháy.

• Hệ thống tiếp địa phải đạt điện trở đất dưới 10 Ohm (đối với công trình dân dụng) hoặc dưới 5 Ohm (đối với chống sét cho trạm biến áp và công trình công nghiệp).

• Tất cả các mối nối phải chắc chắn, được kiểm tra và bảo trì định kỳ.

Sau khi lắp đặt, hệ thống cần được kiểm định bởi các đơn vị chuyên ngành, đo điện trở đất và lập biên bản nghiệm thu theo đúng quy định.

Vai trò của từng thành phần trong hệ thống chống sét

Kim thu sét

Là điểm đầu tiên tiếp nhận tia sét, quyết định vùng bảo vệ và hiệu quả thu sét của toàn bộ hệ thống.

Dây dẫn sét

Chịu trách nhiệm truyền tải dòng điện cực lớn từ kim thu sét xuống hệ thống tiếp địa. Dây dẫn chất lượng kém sẽ gây phát nhiệt, cháy nổ hoặc làm giảm hiệu quả bảo vệ.

Cọc tiếp địa và hóa chất giảm điện trở

Đây là nơi phân tán dòng sét vào lòng đất. Cọc tiếp địa chất lượng, lắp đặt đúng kỹ thuật, kết hợp hóa chất giảm điện trở sẽ đảm bảo dòng sét được tiêu tán nhanh, giảm thiểu nguy cơ phóng ngược hay phá hủy thiết bị.

Lưu ý khi lựa chọn và thi công hệ thống kim thu sét hiện đại

• Ưu tiên lựa chọn sản phẩm từ các thương hiệu uy tín, có chứng nhận chất lượng và kiểm định an toàn.

• Đơn vị thi công chống sét phải có kinh nghiệm thực tế, đội ngũ kỹ thuật được đào tạo bài bản, am hiểu tiêu chuẩn quốc tế.

• Đánh giá kỹ điều kiện địa chất, quy mô công trình để lựa chọn loại kim thu sét (cổ điển hay ESE), số lượng cọc tiếp địa và lượng hóa chất giảm điện trở phù hợp.

• Lập kế hoạch bảo trì, kiểm tra định kỳ và lưu trữ hồ sơ nghiệm thu để phục vụ công tác kiểm tra an toàn điện sau này.

Kết luận

Hiểu rõ nguyên lý hoạt động kim thu sét là nền tảng để thiết kế, lựa chọn và vận hành hệ thống chống sét an toàn, hiệu quả. Công ty TNHH XUẤT NHẬP KHẨU GOLDEN STAR Việt Nam tự hào là đơn vị cung cấp giải pháp tổng thể về kim thu sét, hệ thống tiếp địa và hóa chất giảm điện trở cho các công trình dân dụng, công nghiệp và chống sét cho trạm biến áp trên toàn quốc. Đầu tư vào hệ thống chống sét bài bản không chỉ bảo vệ tài sản, tính mạng mà còn là bảo hiểm vững chắc cho sự phát triển bền vững của mọi công trình hiện đại.

Nếu bạn cần tư vấn chuyên sâu, thiết kế hoặc thi công hệ thống kim thu sét, hãy liên hệ với GOLDEN STAR để nhận giải pháp tối ưu nhất cho dự án của mình.
