Kỹ Thuật Lắp Đặt Cọc Tiếp Địa Đúng Chuẩn Cần Những Gì??

Trong hệ thống điện và chống sét, việc lắp đặt cọc tiếp địa đóng vai trò vô cùng quan trọng. Một hệ thống tiếp địa được thi công đúng kỹ thuật sẽ đảm bảo an toàn cho con người, thiết bị điện và công trình trước các sự cố như rò điện hay sét đánh. Đối với các công trình dân dụng, công nghiệp và hạ tầng viễn thông, kỹ thuật lắp đặt cọc tiếp địa không chỉ đơn thuần là chôn cọc xuống đất, mà còn cần sự tính toán, lựa chọn vật liệu và quy trình thi công chuẩn xác.

Thương hiệu AMB Việt Nam với nhiều năm kinh nghiệm trong lĩnh vực chống sét và an toàn điện sẽ cùng bạn tìm hiểu chi tiết về kỹ thuật lắp đặt cọc tiếp địa đúng chuẩn, những yếu tố cần quan tâm, cũng như giải pháp tối ưu khi thi công chống sét cho công trình.

Vai Trò Của Cọc Tiếp Địa Trong Hệ Thống Chống Sét

Cọc tiếp địa là thành phần quan trọng trong toàn bộ hệ thống chống sét. Chúng có nhiệm vụ dẫn dòng điện sét hoặc rò rỉ từ thiết bị điện xuống đất, đảm bảo dòng điện được phân tán an toàn và không gây hư hại đến con người hay tài sản.

Một hệ thống chống sét hoàn chỉnh thường bao gồm kim thu sét, dây dẫn sét, cọc tiếp địa và hệ thống kết nối. Trong đó, cọc tiếp địa chính là điểm cuối cùng, nơi dòng điện được truyền xuống lòng đất.

Nếu kỹ thuật lắp đặt cọc tiếp địa không đảm bảo, điện trở đất cao sẽ khiến dòng điện không thoát đi hiệu quả, dẫn đến nguy cơ cháy nổ hoặc hỏng hóc thiết bị. Chính vì vậy, việc lựa chọn đúng loại cọc, hóa chất giảm điện trở, cũng như quy trình thi công chống sét là điều bắt buộc.

Những Yếu Tố Cần Quan Tâm Khi Lắp Đặt Cọc Tiếp Địa

Để kỹ thuật lắp đặt cọc tiếp địa đạt hiệu quả tối ưu, cần xem xét đồng thời nhiều yếu tố:

1. Vị trí chôn cọc:

   • Nên chọn nơi đất ẩm, ít đá sỏi, có khả năng dẫn điện tốt.

   • Tránh các khu vực có kết cấu bê tông dày hoặc đường ống ngầm.

2. Chiều dài và chất liệu cọc:

   • Cọc tiếp địa thường làm từ thép mạ đồng, đồng nguyên chất hoặc thép mạ kẽm.

   • Chiều dài phổ biến từ 2.4m đến 3m, tùy thuộc vào đặc điểm đất nền.

3. Hóa chất giảm điện trở:

   • Trong điều kiện đất khô, đất cát hoặc đất có điện trở suất cao, việc sử dụng hóa chất giảm điện trở giúp hạ thấp điện trở tiếp đất đáng kể.

   • Đây là giải pháp quan trọng trong thi công chống sét tại các khu vực khô hạn.

4. Kỹ thuật nối đất:

   • Cần sử dụng các mối hàn hóa nhiệt hoặc kẹp chuyên dụng để đảm bảo kết nối bền vững, chống oxy hóa.

   • Dây dẫn xuống phải đủ tiết diện theo tiêu chuẩn an toàn điện.

5. Đo điện trở đất sau khi thi công:

   • Điện trở đất tiêu chuẩn thường yêu cầu dưới 10Ω đối với hệ thống chống sét trực tiếp, và dưới 1Ω đối với trạm biến áp hoặc hệ thống quan trọng.

   • Nếu điện trở cao, cần bổ sung thêm cọc hoặc sử dụng thêm hóa chất giảm điện trở.

Quy Trình Kỹ Thuật Lắp Đặt Cọc Tiếp Địa

Một quy trình thi công chống sét và lắp đặt cọc tiếp địa chuẩn bao gồm các bước sau:

Khảo Sát Hiện Trường

Trước khi thi công, cần khảo sát điều kiện đất, độ ẩm, mức điện trở suất và vị trí lắp đặt. Đây là cơ sở để tính toán số lượng cọc, chiều sâu chôn và vật liệu sử dụng.

Chuẩn Bị Vật Tư

Các vật tư cơ bản gồm:

• Cọc tiếp địa (thép mạ đồng hoặc đồng nguyên chất).

• Dây tiếp địa bằng đồng hoặc thép mạ đồng.

• Hóa chất giảm điện trở (nếu cần).

• Hộp kiểm tra tiếp địa để dễ dàng đo đạc, bảo trì.

• Dụng cụ hàn hóa nhiệt hoặc kẹp chuyên dụng.

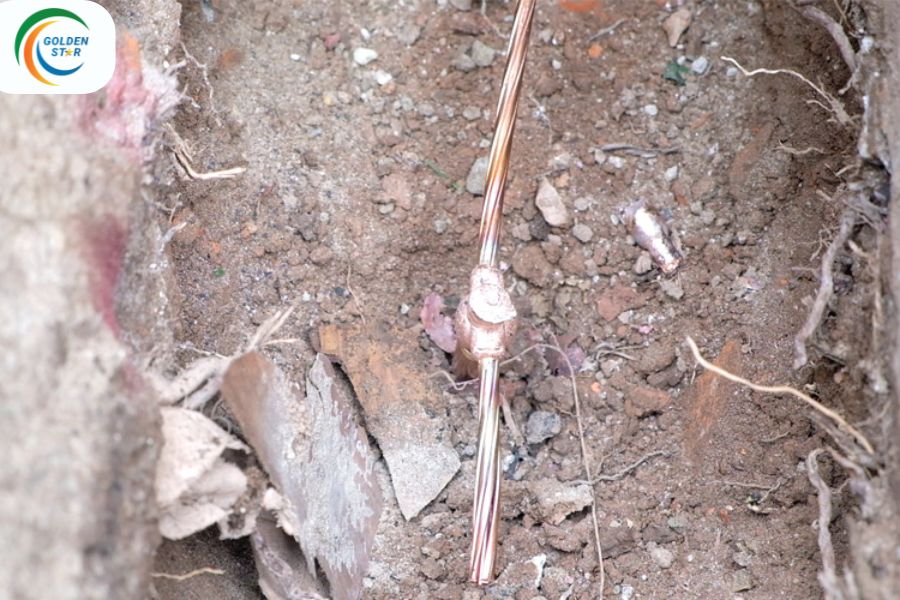

Đào Hố Và Chôn Cọc

• Đào hố hoặc khoan lỗ theo độ sâu yêu cầu (thường từ 2.4m – 3m).

• Đặt cọc tiếp địa xuống vị trí đã chuẩn bị.

• Nếu đất khô, tiến hành rải hóa chất giảm điện trở quanh cọc trước khi lấp đất.

Kết Nối Dây Dẫn

• Nối dây đồng trần từ kim thu sét hoặc thiết bị điện đến cọc tiếp địa bằng mối hàn hóa nhiệt.

• Đảm bảo mối nối chắc chắn, không bị oxi hóa theo thời gian.

Lắp Đặt Hộp Kiểm Tra

• Hộp kiểm tra tiếp địa giúp dễ dàng kiểm tra điện trở đất và bảo trì hệ thống.

• Vị trí lắp hộp thường ở gần mặt đất, thuận tiện cho việc đo đạc định kỳ.

Đo Điện Trở Đất

• Sử dụng máy đo chuyên dụng để kiểm tra điện trở đất.

• Nếu điện trở vượt quá tiêu chuẩn, cần bổ sung thêm cọc hoặc hóa chất giảm điện trở.

Lợi Ích Khi Thi Công Chống Sét Đúng Kỹ Thuật

Việc thi công chống sét với quy trình lắp đặt cọc tiếp địa chuẩn mang lại nhiều lợi ích:

• An toàn cho con người: Tránh rủi ro điện giật hoặc cháy nổ do rò điện.

• Bảo vệ công trình: Hạn chế hư hỏng hệ thống điện, thiết bị điện tử, máy móc.

• Tuổi thọ hệ thống lâu dài: Mối nối bền vững, hạn chế ăn mòn, đảm bảo hiệu quả trong nhiều năm.

• Tiết kiệm chi phí bảo trì: Hệ thống ổn định, ít phải bổ sung hay sửa chữa.

Các Tiêu Chuẩn Cần Tuân Thủ Khi Lắp Đặt Cọc Tiếp Địa

Trong kỹ thuật lắp đặt cọc tiếp địa, việc tuân thủ tiêu chuẩn quốc gia và quốc tế là yếu tố bắt buộc. Một số tiêu chuẩn thường được áp dụng gồm:

1. TCVN 9385:2012 – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét cho công trình xây dựng.

2. IEC 62305 – Tiêu chuẩn quốc tế về bảo vệ chống sét, áp dụng cho nhiều quốc gia.

3. IEEE 80 – Tiêu chuẩn liên quan đến an toàn hệ thống tiếp địa trong trạm điện.

Các tiêu chuẩn này quy định rõ về điện trở đất cho từng loại công trình, phương pháp đo, cũng như yêu cầu vật liệu và kỹ thuật lắp đặt. Việc áp dụng đúng tiêu chuẩn không chỉ đảm bảo an toàn mà còn giúp công trình đạt chứng nhận kỹ thuật khi nghiệm thu.

Những Lỗi Thường Gặp Khi Lắp Đặt Cọc Tiếp Địa

Trong quá trình thi công chống sét, nhiều công trình gặp phải tình trạng hệ thống tiếp địa hoạt động kém hiệu quả do sai sót ở các khâu lắp đặt. Một số lỗi phổ biến bao gồm:

• Chọn sai vị trí chôn cọc: Lắp đặt tại khu vực đất khô cứng, nhiều đá, dẫn đến điện trở đất cao.

• Cọc tiếp địa không đạt chuẩn: Sử dụng cọc kém chất lượng, dễ bị ăn mòn, gãy hoặc hư hỏng sau thời gian ngắn.

• Mối nối không chắc chắn: Dùng dây buộc tạm bợ thay vì hàn hóa nhiệt hoặc kẹp chuyên dụng. Điều này khiến hệ thống mất tính ổn định.

• Bỏ qua việc đo điện trở đất: Không kiểm tra điện trở sau khi thi công, dẫn đến hệ thống không đáp ứng tiêu chuẩn.

• Không dùng hóa chất giảm điện trở khi cần: Tại vùng đất khô, không sử dụng hóa chất hỗ trợ sẽ làm hiệu quả thoát sét kém.

Khắc phục các lỗi trên đòi hỏi người thi công phải có chuyên môn, đồng thời lựa chọn đơn vị uy tín như AMB Việt Nam để đảm bảo quy trình đúng chuẩn.

Giải Pháp Chống Sét Toàn Diện Với Kim Thu Sét Và Hóa Chất Giảm Điện Trở

Để đạt hiệu quả tối ưu, hệ thống chống sét không chỉ dựa vào cọc tiếp địa mà còn cần kết hợp đồng bộ với nhiều thiết bị khác.

1. Kim thu sét tiên tiến

   • Có tác dụng thu bắt sét từ khoảng cách xa, giúp bảo vệ toàn bộ công trình.

   • Kết hợp cùng dây dẫn và cọc tiếp địa để dẫn dòng điện xuống đất an toàn.

2. Hóa chất giảm điện trở

   • Hỗ trợ giảm đáng kể điện trở đất, đặc biệt tại các khu vực đất cát, đất khô hoặc đất đá.

   • Được thiết kế với thành phần bền vững, không gây ô nhiễm môi trường.

3. Hệ thống kết nối đồng bộ

   • Các mối nối cần được thực hiện bằng hàn hóa nhiệt hoặc kẹp đạt chuẩn.

   • Đảm bảo dòng điện truyền tải liên tục, không bị gián đoạn.

Sự kết hợp giữa kim thu sét, cọc tiếp địa và hóa chất giảm điện trở giúp tạo nên một hệ thống thi công chống sét hoàn chỉnh, mang lại hiệu quả bảo vệ tối đa cho công trình.

Vai Trò Của AMB Việt Nam Trong Lĩnh Vực Thi Công Chống Sét

Là đơn vị chuyên nghiệp trong lĩnh vực an toàn điện, AMB Việt Nam mang đến giải pháp toàn diện từ tư vấn thiết kế, cung cấp vật tư đến thi công chống sét. Những điểm mạnh nổi bật của AMB Việt Nam bao gồm:

• Đội ngũ kỹ sư giàu kinh nghiệm: Am hiểu các tiêu chuẩn quốc tế và điều kiện thực tế tại Việt Nam.

• Vật tư chất lượng cao: Cọc tiếp địa, kim thu sét, dây đồng và hóa chất giảm điện trở đều đạt chuẩn, có chứng nhận chất lượng.

• Quy trình thi công chuẩn mực: Tuân thủ các bước từ khảo sát, thiết kế, thi công đến nghiệm thu.

• Dịch vụ bảo trì định kỳ: Đảm bảo hệ thống hoạt động ổn định, đo kiểm điện trở thường xuyên.

Với sự chuyên nghiệp và uy tín, AMB Việt Nam đã trở thành đối tác tin cậy của nhiều công trình dân dụng, công nghiệp, nhà máy, khu công nghệ cao và các dự án hạ tầng trọng điểm.

Kỹ thuật lắp đặt cọc tiếp địa là yếu tố then chốt trong thi công chống sét và an toàn điện. Việc lựa chọn đúng vật liệu, tuân thủ quy trình chuẩn và áp dụng các giải pháp hỗ trợ như hóa chất giảm điện trở sẽ giúp hệ thống đạt hiệu quả tối ưu.

Một hệ thống chống sét hoàn chỉnh không thể thiếu sự đồng bộ giữa cọc tiếp địa, kim thu sét và quy trình thi công đạt chuẩn. Với kinh nghiệm và uy tín, AMB Việt Nam cam kết mang đến giải pháp an toàn, bền vững và tiết kiệm chi phí cho khách hàng.

FAQs Về Kỹ Thuật Lắp Đặt Cọc Tiếp Địa

1. Tại sao cần sử dụng hóa chất giảm điện trở khi lắp đặt cọc tiếp địa?
Hóa chất giảm điện trở giúp cải thiện độ dẫn điện của đất, đặc biệt trong môi trường đất khô hoặc có điện trở suất cao. Nhờ đó, hệ thống chống sét hoạt động hiệu quả và đạt tiêu chuẩn kỹ thuật.

2. Điện trở tiếp địa bao nhiêu là đạt chuẩn?
Theo tiêu chuẩn, điện trở đất của hệ thống chống sét thường dưới 10Ω. Với các công trình đặc biệt quan trọng như trạm biến áp, điện trở yêu cầu có thể dưới 1Ω để đảm bảo an toàn tuyệt đối.

3. Nên chọn loại cọc tiếp địa nào để thi công chống sét?
Cọc tiếp địa bằng thép mạ đồng hoặc đồng nguyên chất là lựa chọn phổ biến nhờ độ bền cao, khả năng dẫn điện tốt và chống ăn mòn hiệu quả.

Xem thêm: Tiêu chuẩn tiếp địa là mức quy định về điện trở đất và phương pháp lắp đặt hệ thống nối đất nhằm đảm bảo an toàn cho con người, thiết bị điện và công trình trước nguy cơ rò điện hay sét đánh.
