Bản vẽ thi công chống sét hướng dẫn đọc và triển khai đúng tiêu chuẩn

Trong bối cảnh Việt Nam nằm trong khu vực nhiệt đới gió mùa với tần suất sét đánh cao, việc bảo vệ các công trình xây dựng trước nguy cơ từ thiên nhiên là một nhiệm vụ cấp thiết. Một hệ thống chống sét hiệu quả không chỉ giúp giảm thiểu thiệt hại về tài sản mà còn bảo vệ an toàn tính mạng con người. Để đạt được điều này, việc lập và đọc hiểu bản vẽ thi công chống sét đóng vai trò quan trọng trong quá trình thiết kế và triển khai hệ thống. Trong bài viết này, chúng ta sẽ cùng tìm hiểu cách đọc và triển khai Bản vẽ thi công chống sét đúng tiêu chuẩn, với sự hỗ trợ từ các giải pháp chuyên nghiệp của Công ty TNHH Xuất Nhập Khẩu Golden Star Việt Nam – một đơn vị hàng đầu trong lĩnh vực chống sét tại Việt Nam.

Tầm quan trọng của Bản vẽ thi công chống sét trong hệ thống bảo vệ

Bản vẽ thi công chống sét là tài liệu kỹ thuật cốt lõi, cung cấp thông tin chi tiết về cách lắp đặt hệ thống chống sét cho một công trình cụ thể. Tài liệu này không chỉ thể hiện vị trí của các thiết bị mà còn hướng dẫn cách kết nối, lắp đặt và kiểm tra để đảm bảo hệ thống hoạt động hiệu quả. Một bản vẽ thi công đạt chuẩn sẽ giúp các kỹ sư và nhà thầu triển khai dự án một cách chính xác, tránh sai sót và đảm bảo tuân thủ các tiêu chuẩn quốc gia như TCVN 9385:2012 .

Việc sử dụng bản vẽ thi công không chỉ cần thiết cho các công trình lớn như nhà máy, trạm biến áp mà còn quan trọng đối với các công trình dân dụng. Tại Việt Nam, nơi mà các hiện tượng thời tiết khắc nghiệt thường xuyên xảy ra, việc áp dụng đúng bản vẽ thi công sẽ giúp giảm thiểu rủi ro từ sét đánh, bảo vệ tài sản và con người một cách tối ưu.

Vai trò của Công ty Golden Star Việt Nam

Khi nói đến các giải pháp chống sét chuyên nghiệp, Công ty TNHH Xuất Nhập Khẩu Golden Star Việt Nam là một cái tên không thể bỏ qua. Với hơn một thập kỷ kinh nghiệm, Golden Star không chỉ cung cấp thiết bị chất lượng cao mà còn hỗ trợ khách hàng trong việc lập và triển khai bản vẽ thi công phù hợp với từng công trình cụ thể. Đội ngũ kỹ sư của công ty luôn đảm bảo rằng mọi bản vẽ thi công chống sét được thiết kế tuân thủ các tiêu chuẩn quốc tế như IEC và NFPA, mang lại sự an tâm tuyệt đối cho khách hàng .

Các thành phần chính trong bản vẽ thi công chống sét

Để đọc và triển khai một bản vẽ thi công chống sét hiệu quả, trước tiên cần hiểu rõ các thành phần chính được thể hiện trong tài liệu này. Một bản vẽ thi công thường bao gồm các yếu tố quan trọng như vị trí lắp đặt thiết bị, sơ đồ kết nối và các thông số kỹ thuật cần thiết.

Vị trí lắp đặt thiết bị

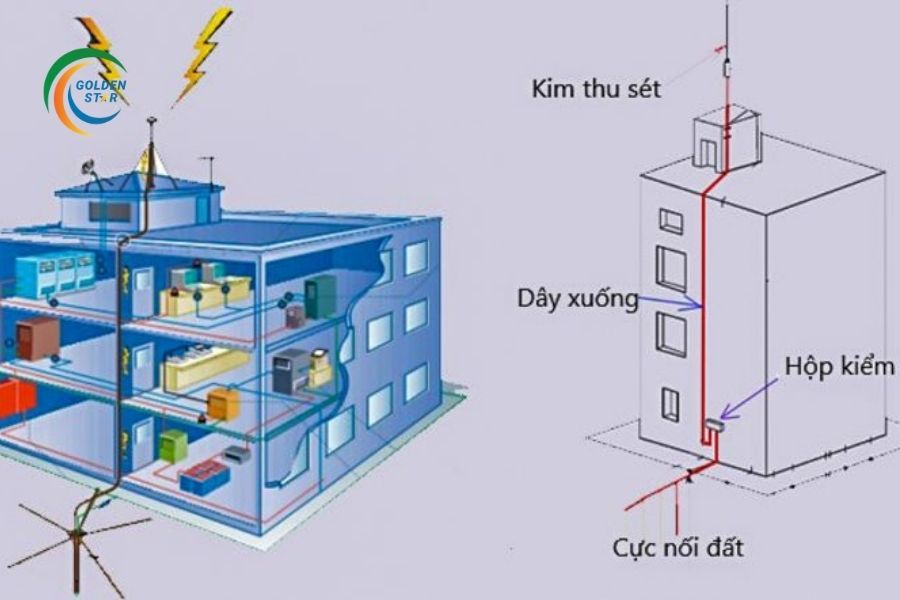

Một trong những nội dung quan trọng nhất của bản vẽ thi công là vị trí lắp đặt các thiết bị như Kim thu sét và hệ thống dây dẫn. Bản vẽ sẽ chỉ rõ các điểm cao nhất của công trình nơi kim thu sét cần được đặt để thu hút dòng sét một cách hiệu quả. Ngoài ra, các tuyến dây dẫn sét cũng được thể hiện chi tiết, đảm bảo rằng dòng điện sét được dẫn xuống đất một cách an toàn mà không gây hại cho kết cấu công trình .

Hệ thống tiếp địa

Hệ thống tiếp địa là nền tảng của bất kỳ hệ thống chống sét nào, và trong bản vẽ thi công, khu vực này được thể hiện rõ ràng với các thông tin về vị trí, số lượng và cách lắp đặt cọc tiếp địa. Bản vẽ cũng có thể bao gồm các chi tiết về việc sử dụng hóa chất giảm điện trở để tăng hiệu quả tiếp địa, đặc biệt ở những khu vực có điện trở đất cao. Golden Star Việt Nam luôn đảm bảo rằng các giải pháp tiếp địa trong bản vẽ thi công được thiết kế phù hợp với đặc thù địa chất của từng khu vực .

Sơ đồ kết nối và thông số kỹ thuật

Một bản vẽ thi công chống sét chất lượng sẽ bao gồm sơ đồ kết nối giữa các thành phần như kim thu sét, dây dẫn và cọc tiếp địa. Các thông số kỹ thuật như tiết diện dây dẫn, khoảng cách giữa các cọc tiếp địa và giá trị điện trở yêu cầu cũng được ghi chú rõ ràng. Những thông tin này giúp đội ngũ thi công thực hiện đúng quy trình và đảm bảo hệ thống đạt hiệu quả bảo vệ tối ưu .

Hướng dẫn đọc Bản vẽ thi công chống sét đúng cách

Đọc hiểu một bản vẽ thi công chống sét đòi hỏi kiến thức kỹ thuật cơ bản và sự chú ý đến chi tiết. Dưới đây là các bước cơ bản để tiếp cận tài liệu này một cách hiệu quả, đảm bảo triển khai đúng tiêu chuẩn.

Bước 1: Xác định phạm vi bảo vệ

Khi tiếp cận một Bản vẽ thi công chống sét, điều đầu tiên cần làm là xác định phạm vi bảo vệ của hệ thống. Bản vẽ sẽ thể hiện các khu vực được bảo vệ bởi kim thu sét, thường được tính toán dựa trên bán kính bảo vệ và chiều cao của công trình. Việc hiểu rõ phạm vi này giúp đảm bảo rằng toàn bộ công trình được bảo vệ khỏi sét đánh trực tiếp .

Bước 2: Kiểm tra các ký hiệu và chú thích

Mỗi bản vẽ thi công thường đi kèm với các ký hiệu và chú thích kỹ thuật. Những ký hiệu này đại diện cho các thiết bị, vật liệu và phương pháp lắp đặt. Việc nắm rõ ý nghĩa của các ký hiệu sẽ giúp bạn hiểu được cách triển khai hệ thống một cách chính xác. Golden Star Việt Nam thường cung cấp hướng dẫn chi tiết kèm theo bản vẽ thi công để hỗ trợ khách hàng trong quá trình đọc và triển khai .

Bước 3: Đối chiếu với tiêu chuẩn kỹ thuật

Sau khi đọc hiểu các thành phần và ký hiệu, cần đối chiếu bản vẽ thi công với các tiêu chuẩn kỹ thuật hiện hành như TCVN 9385:2012. Điều này đảm bảo rằng hệ thống được thiết kế và triển khai tuân thủ các quy định về an toàn và hiệu quả. Golden Star Việt Nam luôn cam kết rằng mọi bản vẽ thi công do công ty cung cấp đều đáp ứng các tiêu chuẩn này .

Quy trình triển khai Bản vẽ thi công chống sét đúng tiêu chuẩn

Sau khi đã đọc hiểu và nắm rõ các thành phần trong bản vẽ thi công chống sét, bước tiếp theo là triển khai hệ thống chống sét theo đúng thiết kế. Quy trình này đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo hiệu quả bảo vệ tối ưu. Dưới đây là các bước cơ bản để triển khai một bản vẽ thi công một cách chuyên nghiệp, với sự hỗ trợ từ các giải pháp của Công ty TNHH Xuất Nhập Khẩu Golden Star Việt Nam.

Bước 1: Chuẩn bị trước khi thi công

Trước khi bắt đầu triển khai bản vẽ thi công chống sét, cần tiến hành kiểm tra hiện trạng công trình và chuẩn bị đầy đủ các vật liệu, thiết bị theo thiết kế. Điều này bao gồm việc kiểm tra vị trí lắp đặt, đảm bảo các khu vực tiếp địa phù hợp với bản vẽ, và chuẩn bị các thiết bị như kim thu sét, dây dẫn sét và cọc tiếp địa. Golden Star Việt Nam luôn hỗ trợ khách hàng trong giai đoạn này bằng cách cung cấp các thiết bị chất lượng cao và tư vấn chi tiết dựa trên bản vẽ thi công đã được phê duyệt .

Bước 2: Lắp đặt hệ thống theo thiết kế

Việc lắp đặt hệ thống chống sét cần tuân thủ chính xác các chi tiết trong bản vẽ thi công, từ vị trí đặt kim thu sét đến cách bố trí dây dẫn và hệ thống tiếp địa. Ví dụ, bản vẽ sẽ thể hiện khoảng cách giữa các cọc tiếp địa, hướng đi của dây dẫn sét và các điểm kết nối quan trọng. Đội ngũ kỹ thuật của Golden Star Việt Nam cam kết thực hiện thi công với độ chính xác cao, sử dụng vật liệu đạt tiêu chuẩn quốc tế để đảm bảo hệ thống hoạt động hiệu quả .

Bước 3: Kiểm tra và đo đạc sau lắp đặt

Sau khi hoàn tất lắp đặt theo bản vẽ thi công chống sét, bước kiểm tra và đo đạc là không thể thiếu. Các thông số như điện trở đất cần được đo để đảm bảo đạt giá trị yêu cầu, thường dưới ngưỡng quy định trong tiêu chuẩn TCVN 9385:2012. Golden Star Việt Nam cung cấp dịch vụ kiểm định chuyên nghiệp, sử dụng thiết bị hiện đại để xác nhận rằng hệ thống chống sét hoạt động đúng như thiết kế trong bản vẽ chống sét .

Các lưu ý quan trọng khi triển khai Bản vẽ thi công chống sét

Trong quá trình triển khai bản vẽ thi công chống sét, có một số lưu ý quan trọng mà các kỹ sư và nhà thầu cần ghi nhớ để tránh sai sót và đảm bảo an toàn cho công trình. Những lưu ý này không chỉ giúp hệ thống hoạt động hiệu quả mà còn kéo dài tuổi thọ của các thiết bị.

Đảm bảo tuân thủ tiêu chuẩn kỹ thuật

Một trong những yếu tố quan trọng nhất khi triển khai bản vẽ thi công là tuân thủ các tiêu chuẩn kỹ thuật hiện hành. Điều này bao gồm việc sử dụng vật liệu đúng thông số, lắp đặt thiết bị theo đúng vị trí và kiểm tra các kết nối để tránh hiện tượng phóng điện. Golden Star Việt Nam luôn đảm bảo rằng mọi dự án đều tuân thủ các tiêu chuẩn quốc tế như IEC 62305, giúp khách hàng yên tâm về chất lượng hệ thống .

Chú ý đến điều kiện địa hình và môi trường

Điều kiện địa hình và môi trường tại khu vực thi công có ảnh hưởng lớn đến hiệu quả của hệ thống chống sét. Khi triển khai bản vẽ thi công chống sét, cần xem xét các yếu tố như độ ẩm, loại đất và mật độ sét đánh trong khu vực. Ví dụ, ở những nơi có điện trở đất cao, việc sử dụng hợp chất giảm điện trở là cần thiết để tăng hiệu suất tiếp địa. Golden Star Việt Nam thường tiến hành khảo sát kỹ lưỡng trước khi triển khai bản vẽ thi công để đưa ra giải pháp phù hợp nhất .

Bảo trì định kỳ sau thi công

Sau khi hoàn tất triển khai bản vẽ thi công chống sét, việc bảo trì định kỳ là yếu tố quan trọng để duy trì hiệu quả của hệ thống. Các vấn đề như ăn mòn cọc tiếp địa, đứt dây dẫn hoặc lỏng kết nối cần được phát hiện và khắc phục kịp thời. Golden Star Việt Nam cung cấp dịch vụ bảo trì và kiểm định định kỳ, đảm bảo rằng hệ thống chống sét luôn hoạt động ổn định theo thiết kế trong bản vẽ thi công.

Vai trò của Golden Star Việt Nam trong việc hỗ trợ triển khai Bản vẽ thi công chống sét

Công ty TNHH Xuất Nhập Khẩu Golden Star Việt Nam không chỉ là nhà cung cấp thiết bị chống sét mà còn là đối tác đáng tin cậy trong việc hỗ trợ khách hàng triển khai bản vẽ. Với đội ngũ kỹ sư giàu kinh nghiệm và cam kết mang lại giải pháp toàn diện, Golden Star đã khẳng định vị thế của mình trong lĩnh vực chống sét tại Việt Nam.

Dịch vụ tư vấn và thiết kế chuyên nghiệp

Golden Star Việt Nam cung cấp dịch vụ tư vấn và thiết kế bản vẽ thi công dựa trên đặc thù của từng công trình. Đội ngũ chuyên gia của công ty sẽ khảo sát hiện trạng, đánh giá rủi ro và đưa ra phương án tối ưu, đảm bảo hệ thống chống sét đáp ứng đầy đủ các tiêu chuẩn an toàn. Điều này đặc biệt quan trọng đối với các công trình lớn như nhà xưởng hay trạm biến áp .

Hỗ trợ thi công và chuyển giao công nghệ

Ngoài việc thiết kế bản vẽ thi công chống sét, Golden Star còn hỗ trợ khách hàng trong quá trình thi công và chuyển giao công nghệ. Công ty cung cấp đào tạo cho đội ngũ kỹ thuật của khách hàng, giúp họ nắm rõ quy trình vận hành và bảo dưỡng hệ thống. Sự hỗ trợ này đảm bảo rằng hệ thống chống sét được triển khai đúng theo bản vẽ thi công và hoạt động hiệu quả trong thời gian dài .

Các câu hỏi về bản vẽ thi công chống sét hướng dẫn đọc và triển khai đúng tiêu chuẩn

Dưới đây là 5 câu hỏi thường gặp liên quan đến chủ đề bản vẽ thi công chống sét, nhằm cung cấp thêm thông tin hữu ích cho độc giả:

Tại sao việc đọc hiểu bản vẽ thi công lại quan trọng đối với các công trình xây dựng?

Đọc hiểu bản vẽ thi công là bước đầu tiên để đảm bảo hệ thống chống sét được lắp đặt đúng vị trí và hoạt động hiệu quả. Tài liệu này cung cấp thông tin chi tiết về vị trí thiết bị, sơ đồ kết nối và các thông số kỹ thuật, giúp tránh sai sót trong quá trình thi công và đảm bảo an toàn cho công trình trước nguy cơ sét đánh.

Những thành phần nào thường được thể hiện trong một bản vẽ chống sét chất lượng?

Một bản vẽ thi công chất lượng thường bao gồm vị trí lắp đặt kim thu sét, hệ thống dây dẫn, khu vực tiếp địa, sơ đồ kết nối giữa các thành phần và các thông số kỹ thuật như tiết diện dây dẫn hay giá trị điện trở yêu cầu. Những thông tin này giúp đội ngũ thi công triển khai hệ thống một cách chính xác và hiệu quả.

Làm thế nào để kiểm tra tính hợp lệ của một bản vẽ thi công trước khi triển khai?

Để kiểm tra tính hợp lệ của bản vẽ thi công, cần đối chiếu tài liệu với các tiêu chuẩn kỹ thuật hiện hành như TCVN 9385:2012. Ngoài ra, nên kiểm tra các ký hiệu, chú thích và thông số trên bản vẽ để đảm bảo chúng phù hợp với thực tế công trình và được thiết kế bởi các đơn vị uy tín như Golden Star Việt Nam.

Công ty Golden Star Việt Nam hỗ trợ như thế nào trong việc lập và triển khai bản vẽ thi công ?

Công ty Golden Star Việt Nam cung cấp dịch vụ tư vấn, thiết kế và triển khai bản vẽ thi công chống sét theo tiêu chuẩn quốc tế. Đội ngũ kỹ sư của công ty không chỉ hỗ trợ lập bản vẽ chi tiết mà còn hướng dẫn khách hàng đọc hiểu và triển khai hệ thống một cách hiệu quả, đảm bảo an toàn tối đa cho công trình.

Những lỗi phổ biến cần tránh khi đọc và triển khai bản vẽ thi công là gì?

Khi đọc và triển khai bản vẽ thi công cần tránh các lỗi như bỏ qua các chú thích kỹ thuật, không đối chiếu bản vẽ với thực tế công trình hoặc không tuân thủ các tiêu chuẩn an toàn. Những sai sót này có thể dẫn đến việc lắp đặt hệ thống không hiệu quả, gây nguy hiểm cho công trình và con người trong mùa mưa bão.

Việc triển khai một bản vẽ thi công đúng tiêu chuẩn không chỉ là yêu cầu kỹ thuật mà còn là yếu tố quyết định đến sự an toàn của công trình trước nguy cơ sét đánh. Với sự đồng hành của Công ty TNHH Xuất Nhập Khẩu Golden Star Việt Nam, bạn có thể yên tâm rằng mọi bản vẽ thi công đều được thiết kế, triển khai và bảo trì một cách chuyên nghiệp, đáp ứng các tiêu chuẩn cao nhất. Hãy đầu tư vào hệ thống chống sét ngay hôm nay để bảo vệ tài sản và tính mạng con người một cách hiệu quả, đặc biệt tại các khu vực có tần suất sét cao.

Nếu bạn đang tìm kiếm giải pháp chống sét phù hợp, đừng ngần ngại liên hệ với Golden Star Việt Nam để được tư vấn chi tiết về việc lập và triển khai bản vẽ thi công chống sét. Sự an toàn của công trình không chỉ là một lựa chọn mà là một trách nhiệm mà chúng ta cần thực hiện ngay từ bây giờ.
