Bản vẽ hệ thống tiếp địa có quan trọng như bạn nghĩ

Hệ thống tiếp địa là một phần không thể thiếu trong các công trình xây dựng hiện đại, đặc biệt trong bối cảnh bảo vệ chống sét và an toàn điện. Bản vẽ hệ thống tiếp địa đóng vai trò quan trọng trong việc lập kế hoạch, thiết kế và thi công, đảm bảo hệ thống hoạt động hiệu quả và tuân thủ các tiêu chuẩn kỹ thuật. Trong bài viết này, Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam sẽ phân tích sâu về bản vẽ tiếp địa, đánh giá mức độ quan trọng của nó và cung cấp các thông tin chuyên sâu để giúp bạn hiểu rõ hơn.

Khái niệm cơ bản về hệ thống tiếp địa

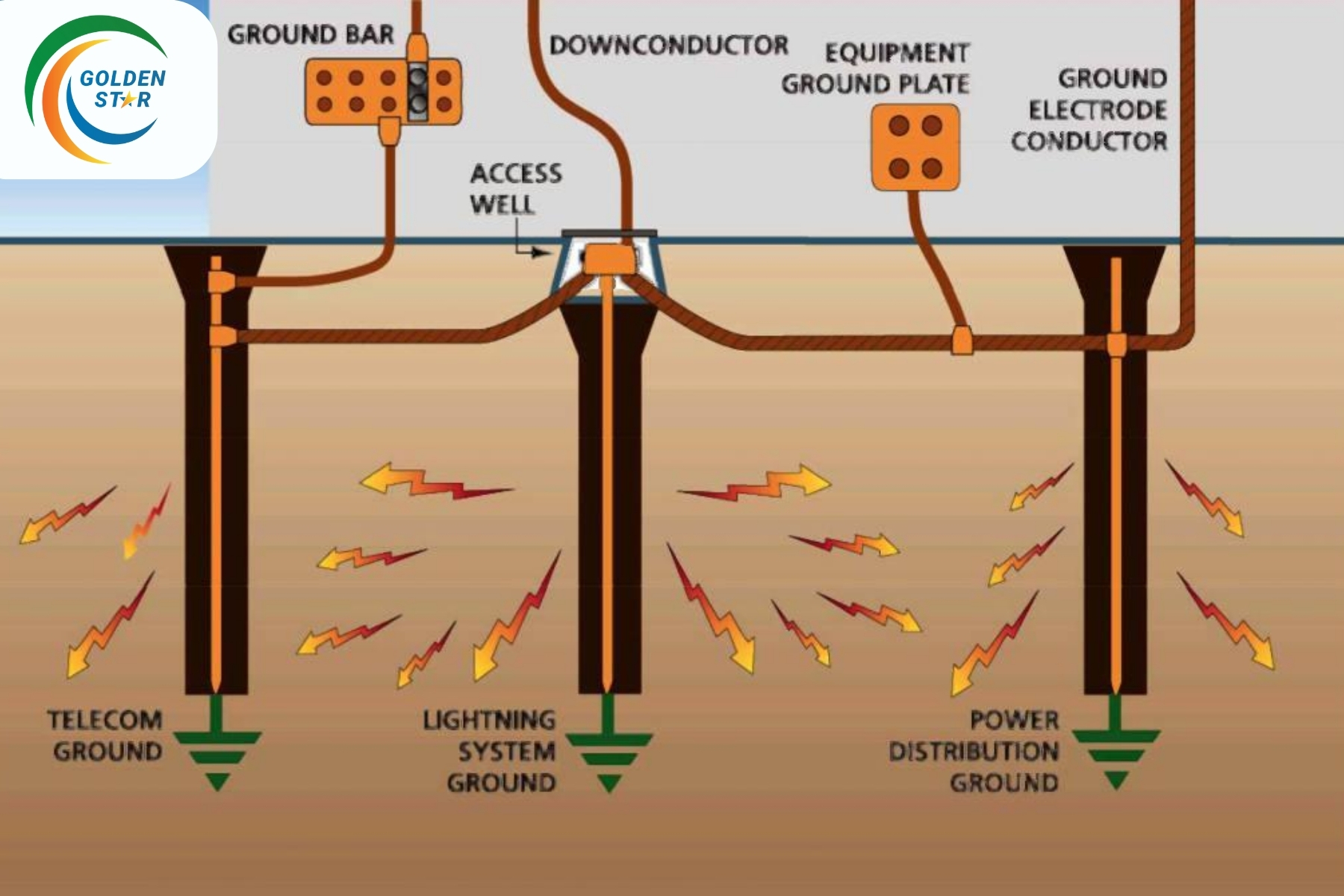

Hệ thống tiếp địa là mạng lưới các thiết bị và vật liệu được sử dụng để kết nối các phần điện với đất, nhằm phân tán dòng điện dư thừa và bảo vệ con người cũng như thiết bị khỏi các rủi ro điện giật hoặc sét đánh. Bản vẽ tiếp địa là tài liệu kỹ thuật chi tiết, mô tả vị trí, kích thước, vật liệu và cách kết nối của các thành phần như cọc tiếp địa, dây dẫn và các điểm nối đất.

Theo tiêu chuẩn TCVN 9385:2012 về chống sét cho công trình xây dựng, bản vẽ hệ thống tiếp địa phải được thiết kế dựa trên phân tích rủi ro sét đánh và đặc tính địa chất của khu vực. Bản vẽ tiếp địa không chỉ là một bản đồ đơn giản mà còn là cơ sở để tính toán điện trở tiếp địa, đảm bảo hệ thống đạt hiệu suất tối ưu.

Các thành phần chính trong bản vẽ hệ thống tiếp địa

Bản vẽ tiếp địa thường bao gồm các yếu tố sau:

• Vị trí lắp đặt cọc tiếp địa: Bản vẽ tiếp địa chỉ rõ khoảng cách giữa các cọc, độ sâu đóng cọc và cách bố trí theo hình lưới hoặc hình sao để phân tán dòng điện hiệu quả.

• Dây dẫn và kết nối: Chi tiết về loại dây dẫn (thường là dây đồng trần), kích thước và phương pháp kết nối như hàn hóa nhiệt hoặc kẹp đồng.

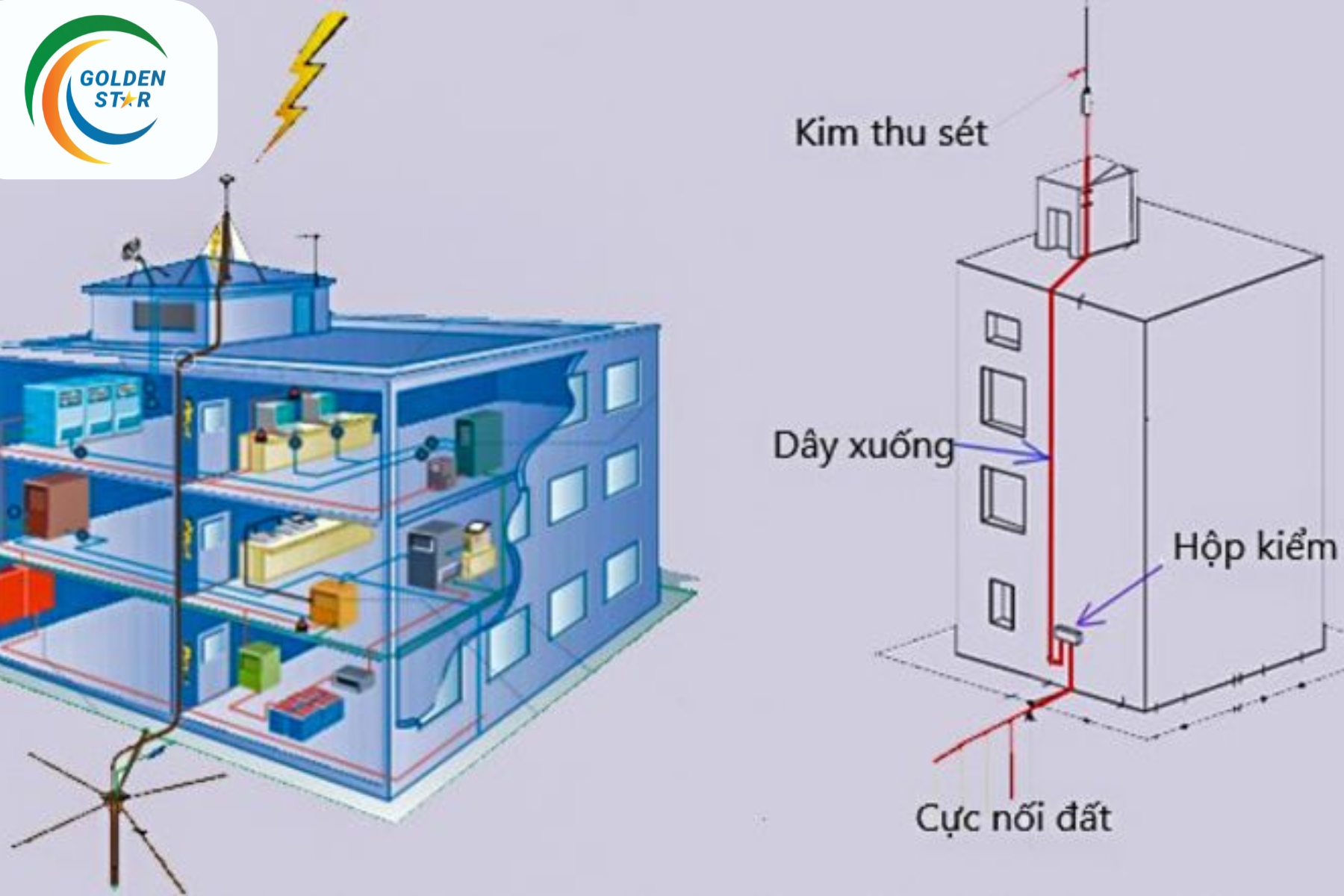

• Kim thu sét và dây thoát sét: Bản vẽ hệ thống tiếp địa tích hợp vị trí kim thu sét, đảm bảo kết nối liền mạch với hệ thống tiếp địa để dẫn dòng sét xuống đất an toàn.

• Hóa chất giảm điện trở: Trong một số trường hợp, bản vẽ tiếp địa ghi chú vị trí sử dụng hóa chất như bentonite để giảm điện trở suất đất.

Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam cung cấp các dịch vụ thiết kế bản vẽ tiếp địa chuyên nghiệp, tuân thủ các tiêu chuẩn quốc tế như IEC 62305 và NFPA 780.

Tầm quan trọng của bản vẽ hệ thống tiếp địa trong thi công chống sét

Bản vẽ hệ thống tiếp địa không chỉ là tài liệu tham khảo mà còn là yếu tố quyết định sự thành bại của toàn bộ hệ thống chống sét. Một bản vẽ tiếp địa chi tiết giúp tránh các sai sót trong thi công, giảm thiểu rủi ro và tối ưu hóa chi phí.

Đảm bảo tuân thủ tiêu chuẩn an toàn

Theo TCVN 9385:2012, bản vẽ tiếp địa phải bao gồm tính toán rủi ro sét đánh dựa trên vị trí địa lý, chiều cao công trình và mật độ sét. Nếu bản vẽ tiếp địa không chính xác, hệ thống có thể không đạt điện trở tiếp địa dưới 10 ohm, dẫn đến nguy cơ sét đánh lan truyền gây hư hỏng thiết bị điện tử hoặc cháy nổ.

Trong các công trình cao tầng, bản vẽ tiếp địa cần tích hợp với hệ thống thoát sét, đảm bảo dòng điện sét được dẫn xuống đất mà không gây ảnh hưởng đến cấu trúc tòa nhà. Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam nhấn mạnh rằng, một bản vẽ tiếp địa tốt có thể giảm thiểu thiệt hại lên đến 90% trong các vụ sét đánh.

Hỗ trợ lập kế hoạch và ước tính chi phí

Bản vẽ hệ thống tiếp địa cho phép các kỹ sư ước tính chính xác số lượng vật liệu cần thiết, từ cọc tiếp địa đến dây dẫn. Ví dụ, trong bản vẽ tiếp địa cho nhà xưởng, cần tính toán số lượng cọc dựa trên diện tích sàn và loại đất nền. Điều này giúp tránh lãng phí và đảm bảo ngân sách được sử dụng hiệu quả.

Ngoài ra, bản vẽ tiếp địa còn hỗ trợ việc phối hợp giữa các bên liên quan, từ kiến trúc sư đến kỹ sư điện, đảm bảo hệ thống tiếp địa hòa quyện với thiết kế tổng thể của công trình.

Các yếu tố kỹ thuật trong thiết kế bản vẽ hệ thống tiếp địa

Thiết kế bản vẽ hệ thống tiếp địa đòi hỏi kiến thức chuyên sâu về điện học, địa chất và kỹ thuật xây dựng. Dưới đây là các yếu tố chính cần xem xét:

Phân tích địa chất và điện trở suất đất

Trước khi vẽ bản vẽ tiếp địa, cần khảo sát địa chất để xác định điện trở suất đất. Đất ẩm có điện trở thấp hơn đất khô hoặc đất đá, ảnh hưởng đến số lượng và độ sâu của cọc tiếp địa. Bản vẽ tiếp địa phải ghi chú các biện pháp bổ sung như sử dụng hóa chất giảm điện trở nếu điện trở suất vượt quá 100 ohm-mét.

Theo tiêu chuẩn BS 6651:1999, bản vẽ tiếp địa nên bao gồm sơ đồ đo điện trở trước và sau thi công để kiểm chứng hiệu quả.

Tính toán rủi ro và bố trí hệ thống

Bản vẽ hệ thống tiếp địa cần dựa trên tính toán rủi ro sét đánh theo IEC 62305, bao gồm mật độ sét địa phương và loại công trình. Đối với chung cư cao tầng, bản vẽ tiếp địa thường bố trí cọc theo hình lưới quanh móng, kết nối với kim thu sét trên mái.

Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam sử dụng phần mềm chuyên dụng để mô phỏng dòng điện sét trong bản vẽ tiếp địa, đảm bảo hệ thống chịu được dòng sét lên đến 200 kA.

Vật liệu và phương pháp kết nối

Trong bản vẽ tiếp địa, cần chỉ định loại vật liệu như thép mạ đồng cho cọc tiếp địa để chống ăn mòn. Phương pháp kết nối phải là hàn hóa nhiệt để đảm bảo độ dẫn điện cao và độ bền lâu dài.

Các thách thức trong thiết kế bản vẽ hệ thống tiếp địa

Mặc dù bản vẽ tiếp địa đóng vai trò quan trọng, quá trình thiết kế và triển khai vẫn tồn tại nhiều thách thức. Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam sẽ phân tích các vấn đề phổ biến và cách khắc phục để đảm bảo bản vẽ tiếp địa đạt hiệu quả cao nhất.

Thách thức về địa chất và môi trường

Địa chất khu vực là yếu tố lớn nhất ảnh hưởng đến bản vẽ tiếp địa. Trong các vùng đất đá hoặc đất cát khô, điện trở suất cao khiến việc đạt điện trở tiếp địa thấp trở nên khó khăn. Bản vẽ tiếp địa cần điều chỉnh bằng cách tăng số lượng cọc tiếp địa hoặc sử dụng hóa chất giảm điện trở, nhưng nếu khảo sát không chính xác, bản vẽ tiếp địa có thể dẫn đến hệ thống không hiệu quả.

Ngoài ra, biến đổi khí hậu gây ra lũ lụt hoặc hạn hán có thể thay đổi đặc tính đất, làm bản vẽ tiếp địa ban đầu không còn phù hợp. Để khắc phục, Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam khuyến nghị cập nhật bản vẽ hệ thống tiếp địa định kỳ dựa trên dữ liệu đo lường thực tế.

Lỗi trong tính toán và mô phỏng

Tính toán rủi ro sét đánh sai lệch có thể làm bản vẽ hệ thống tiếp địa không chính xác, dẫn đến hệ thống tiếp địa không chịu nổi dòng sét lớn. Ví dụ, nếu bản vẽ tiếp địa bỏ qua mật độ sét địa phương, hệ thống có thể bị quá tải trong cơn bão lớn.

Giải pháp là sử dụng phần mềm mô phỏng chuyên dụng như ETAP hoặc CDEGS để kiểm chứng bản vẽ tiếp địa trước khi thi công. Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam áp dụng các công cụ này để đảm bảo bản vẽ tiếp địa đạt độ chính xác cao.

Phối hợp giữa các bên liên quan

Trong các dự án lớn, bản vẽ tiếp địa cần phối hợp với kiến trúc sư, kỹ sư cơ khí và điện. Nếu thiếu sự đồng bộ, bản vẽ tiếp địa có thể xung đột với thiết kế tổng thể, dẫn đến trì hoãn thi công chống sét.

Để vượt qua, cần tổ chức các cuộc họp đánh giá bản vẽ tiếp địa từ giai đoạn đầu, đảm bảo tất cả các bên hiểu rõ yêu cầu kỹ thuật.

FAQ về bản vẽ hệ thống tiếp địa

Bản vẽ tiếp địa cần tuân thủ những tiêu chuẩn nào?

Bản vẽ tiếp địa phải tuân thủ TCVN 9385:2012 và IEC 62305 để đảm bảo an toàn và hiệu quả chống sét.

Làm thế nào để thiết kế bản vẽ tiếp địa cho nhà cao tầng?

Thiết kế bản vẽ tiếp địa cho nhà cao tầng cần khảo sát địa chất, tính toán rủi ro sét và bố trí cọc theo hình lưới.

Bản vẽ tiếp địa có ảnh hưởng đến chi phí thi công không?

Bản vẽ hệ thống chi tiết giúp ước tính chính xác vật liệu, từ đó tối ưu hóa chi phí thi công chống sét.

Tại sao cần cập nhật bản vẽ tiếp địa định kỳ?

Cập nhật bản vẽ tiếp địa định kỳ để phản ánh các thay đổi trong công trình và duy trì hiệu suất hệ thống.

GOLDEN STAR Việt Nam có hỗ trợ thiết kế bản vẽ tiếp địa không?

Có, Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam cung cấp dịch vụ thiết kế bản vẽ tiếp địa chuyên nghiệp theo tiêu chuẩn quốc tế.

Bản vẽ hệ thống tiếp địa không chỉ là một tài liệu kỹ thuật mà còn là nền tảng đảm bảo an toàn và hiệu suất cho hệ thống chống sét và bảo vệ điện của mọi công trình. Từ việc tuân thủ các tiêu chuẩn quốc tế như IEC 62305, đến việc tối ưu hóa thiết kế dựa trên điều kiện địa chất và công nghệ hiện đại, bản vẽ tiếp địa đóng vai trò không thể thay thế trong việc giảm thiểu rủi ro từ sét đánh và sự cố điện. Công ty TNHH Xuất Nhập Khẩu GOLDEN STAR Việt Nam tự hào mang đến các giải pháp thiết kế và thi công bản vẽ hệ thống chuyên nghiệp, giúp bảo vệ tài sản và con người một cách hiệu quả nhất. Để đảm bảo công trình của bạn được bảo vệ tối ưu, hãy liên hệ với chúng tôi ngay hôm nay để nhận tư vấn chi tiết và triển khai các giải pháp tiếp địa tiên tiến, phù hợp với nhu cầu cụ thể của bạn.
